Люки-невидимки напольные мод. ОСКАР для всех видов напольных покрытий

Напольный люк Оскар под плитку на газовых амортизаторах



Напольный люк на газовых амортизаторах мод. ОСКАР - это уже не просто ревизионная дверка, а полноценный лаз или горизонтальная дверь-люк в подвал, овощной или винный погреб, на цокольный этаж, в бойлерную, котельную и тому подобные бытовые или технические помещения, в которые обустраивается доступ через горизонтальные перекрытия. ОСКАР может быть установлен в любое основание (деревянное, металлическое, ж/б монолит, ж/б плиты и др.), а главное совместим практически со всеми известными напольными материалами. Фрагмент покрытия наклеивается непосредственно на крышку люка, полностью его маскируя на общем фоне пола.



НАПОЛЬНЫЕ ЛЮКИ ОСКАР ПРЕДНАЗНАЧЕНЫ ДЛЯ ЧАСТОГО КАЖДОДНЕВНОГО ИСПОЛЬЗОВАНИЯ ВНУТРИ ПОМЕЩЕНИЙ ПОД КЕРАМИЧЕСКУЮ ПЛИТКУ, МОЗАИКУ, КЕРАМОГРАНИТ, ГРЕС, МРАМОР, ЛИНОЛЕУМ, КОВРОЛИН, ПАРКЕТ, ПАРКЕТНУЮ ДОСКУ, ЛАМИНАТ ИЛИ ФРАГМЕНТЫ ЛЮБЫХ ДРУГИХ НАПОЛЬНЫХ ПОКРЫТИЙ


Главные отличительные особенности люка-невидимки ОСКАР от других моделей напольных люков заключаются в том, что он имеет распашную несъемную систему открывания крышки на 90 град, оснащен газовыми пружинами или, как чаще говорят в обиходе, газовыми амортизаторами для открывания и закрывания, а также теплозвукоизолирующей прослойкой. Именно эти отличия привносят в конструкцию люка дополнительную функциональность и расширенные эксплуатационные возможности. Удобство в эксплуатации заключается в том, что такие люки легко открываются и закрываются, надежно и плотно запираются, а главное, совершенно незаметны в общем интерьере.


ТАБЛИЦА ЦЕН НА НАПОЛЬНЫЕ ЛЮКИ ОСКАР СТАНДАРТНЫХ РАЗМЕРОВ



Ш х Д, мм

Цена, грн



Ш х Д, мм

Цена, грн



Ш х Д, мм

Цена, грн

600 х 600

9614

800 х 800

13169

1000 х 1000

14544

700 х 700

12472

900 х 900

13710

1100 х 1100

16495

ПРИМЕЧАНИЕ: Кроме стандартных, т.наз. "круглых" размеров наша компания может изготовить под заказ люк по индивидуальным размерам с точностью до 1 мм, например, под уже готовый проем.


Люк ОСКАР под плитку или мозаику   Люк ОСКАР под паркет, ламинат, доску и др.

Люк под плитку для пола



Напольный люк под ламинат или паркет



ЛЮКИ ОСКАР С ОБНИЖЕНИЕМ КРЫШКИ ПОД СТЯЖКУ ПРЕДНАЗНАЧЕНЫ ПРЕИМУЩЕСТВЕННО ПОД ПЛИТКУ ИЛИ МОЗАИКУ,

КРЫШКИ ЛЮКОВ ПОД ПАРКЕТ, ЛАМИНАТ, ТЕРРАСНУЮ ИЛИ ПОЛОВУЮ ДОСКУ, КОВРОЛИН, ЛИНОЛЕУМ И ДРУГИЕ НАПОЛЬНЫЕ ПОКРЫТИЯ БОЛЕЕ ЛЕГКИЕ, ЧЕМ ПЛИТКА ОСНАЩАЮТСЯ ПЛИТОЙ OSB ТОЛЩИНОЙ 15 ММ, КОТОРАЯ ЯВЛЯЕТСЯ ИДЕАЛЬНОЙ БАЗОЙ ДЛЯ ТАКИХ ПОКРЫТИЙ

Напольный ревизионный люк мод. ОСКАР состоит из наружной несущей сварной рамы, изготовленной из стального уголка с поперечным сечением 40 х 40 мм. По одной из сторон несущей рамы также при помощи сварки из уголка 50 х 50 мм и 40 мм полосы сформирован специальный короб, внутри которого находятся петли скольжения (втулка-палец), соединяющие раму с крышкой люка. Со стороны светового проема к коробу приварены проушины (кронштейны) для крепления штоков газовых амортизаторов. Кронштейны изготовлены из швеллера сечением 50 мм. Крышка люка ОСКАР представляет собой сотовую ферму, сваренную из стальной профильной трубы с прямоугольным сечением 20 х 40 мм. Ячейки (соты) крышки заполнены базальтовым теплозвукоизолирующим материалом и закрыты с двух сторон стальными листами из оцинкованной стали толщиной 1 мм.

Ручки для открывания напольного люка под плитку



Запирание крышки люка предусмотрено одним или двумя (в зависимости от размеров люка) поворотными замками, к которым прилагаются специальный Т-образный ключ-четырехгранник для открывания и ключ-ввертыш для подъема, который стыкуется с люком путем ввинчивания в соответствующие резьбовые втулки в крышке люка. Для эстетической маскировки резьбовых втулок в закрытом состоянии крышки люки к конструкции прилагаются выполненные из нержавеющей стали две декоративные заглушки.

Периметр крышки с наружной (лицевой) стороны обрамлен буртом из профильной трубы с квадратным поперечным сечением 15 х 15 мм, образующим тем самым обнижение глубиной 15 мм соответственно. Обнижение предназначено под стяжечно-клеевой слой. По дну обнижения наварена арматурная обрешетка из стальной проволоки диам.3 мм. С внутренней стороны крышка люка оснащена двумя проушинами для соединения с циллиндрами амортизаторов. Соединение между несущей рамой и крышкой люка уплотнено резиновой профильной прокладкой. Все металлические части изделия надежно защищены от коррозии фосфатированием и порошковой покраской с последующей полимеризацией краски в горячей печи. Такой способ антикоррозионной обработки делает возможным эксплуатацию ревизионных люков-невидимок мод. ОСКАР во влажных помещениях в течение длительного времени.

Люк Оскар под плитку



Люк Оскар напольный



ТАБЛИЦА РАЗМЕРОВ НАПОЛЬНЫХ ЛЮКОВ-НЕВИДИМОК МОД. ОСКАР



Модель люка

Ш х Д, мм

Размеры в свету

Ш х Д, мм

Размеры крышки

Ш х Д, мм

Размеры проема

Ш х Д, мм

Габариты люка

Ш х Д х Гл, мм

600 х 600

460 х 520

560 х 580

600 х 600

600 х 600 х 100

700 х 700

560 х 620

660 х 680

700 х 700

700 х 700  х 100

800 х 800

660 х 720

760 х 780

800 х 800

800 х 800  х 100

900 х 900

760 х 820

860 х 880

900 х 900

900 х 900 х 100

1000 х 1000

860 х 920

960 х 980

1000 х 1000

1000 х 1000 х 100

1100 х 1100

960 х 1020

1060 х 1080

1100 х 1100

1100 х 1100 х 100



ИНСТРУКЦИЯ ПО МОНТАЖУ НАПОЛЬНОГО ЛЮКА ОСКАР

Существует два основных случая:

СТАРОЕ ПЕРЕКРЫТИЕ: Проем в уже существующем перекрытии, если это необходимо, можно расширить, например, при помощи болгарки и перфоратора до стандартных размеров люка или же заказать люк индивидуальных размеров под конкретный проем. В этом случае, способ установки напольного люка скрытого монтажа чем-то напоминает монтаж входной металлической двери только не в вертикальной, а в горизонтальной плоскости. Итак, проем расширен (подготовлен) под конкретный люк. Предварительно нужно выставить люк в проеме в уровень с основным полом (по верхней кромке крышки) и раскрепить в проеме, например, при помощи деревянных прокладок, клинышков или любого другого подходящего материала. Дальше необходимо со всех четырех сторон при помощи перфоратора или мощной ударной дрели подготовить шурфы под закладные прутки. Наружная рама люка крепится к закладным пруткам при помощи сварки. В зависимости от конкретной ситуации, люк также можно закрепить в проеме при помощи мощных дюбелей, оконных или дверных анкеров, под которые в раме люка необходимо просверлить отверстия соответствующего диаметра с потай-фасками.

НОВОЕ ПЕРЕКРЫТИЕ: В этом случае, монтаж напольного люка начинается с подготовки ревизионного проема на этапе заливки перекрытия. Используя простые и доступные материалы (доски, фанеру, плиты OSB, ДСП и др.), необходимо как можно более точно подготовить опалубку под проем. При этом, нужно обязательно предусмотреть наличие закладных элементов (стальная полоса, уголок, прутки или  и т.д.). к которым после заливки проема бетоном можно будет закрепить наружную раму люка, например, при помощи сварки или механически, например, винтами, дюбелями, анкерами и т.д. Перед закреплением, как и в первом случае, люк выставляют по уровню так, чтобы плоскость крышки люка (по верхней кромке) была в одной плоскости с основным полом.

И в первом и во втором случае вокруг люка следует предусмотреть и оставить зазор не менее 2-х см для чистовой заливки периметра крепким цементно-песчаным раствором.

После закрепления в проеме у люка, предназначенного под облицовку плиткой или мозаикой, необходимо заполнить обнижение крышки крепким стяжечным цементно-песчаным раствором (желательно с наличием базальтовых волокон от растрескивания) в уровень с верхней кромкой бурта крышки. Окончательную заливку периметра вокруг люка и заполнение обнижения в его крышке необходимо производить с крышкой, закрытой на замки. Укладку плитки на люк можно начинать после полного затвердевания и высыхания стяжечного слоя в крышке люка. Желательно использовать только высококачественный клей для напольной плитки на полимерной или цементной основе. При укладке плитки обязательно нужно предусмотреть фаску 45 град по внутренней кромке плитки, которая будет примыкать к люку со стороны петлевого узла. Это необходимо для минимизации межплиточного шва в этом месте.

ВО ИЗБЕЖАНИЕ ВОЗНИКНОВЕНИЯ В НАРУЖНОЙ РАМЕ ЛЮКА ЗНАЧИТЕЛЬНЫХ ВНУТРЕННИХ НАПРЯЖЕНИЙ, ЛЮК СЛЕДУЕТ УСТАНАВЛИВАТЬ И РАСКРЕПЛЯТЬ СО СНЯТЫМИ ГАЗОВЫМИ АМОРТИЗАТОРАМИ, КОТОРЫЕ СТАВЯТСЯ НА ЛЮК ПОСЛЕ ЗАКРЕПЛЕНИЯ ЛЮКА В ПРОЕМЕ ПЕРЕД УКЛАДКОЙ ПЛИТКИ ПРИЧЕМ, ЧТО ВАЖНО, ШТОКАМИ ВНИЗ, А ЦИЛИНДРАМИ ВВЕРХ

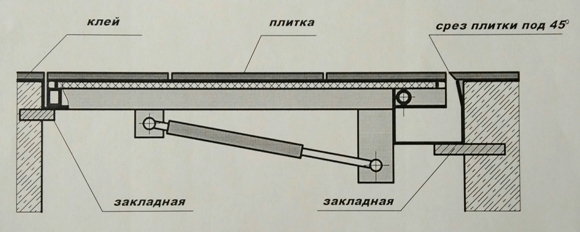

СХЕМА МОНТАЖА НАПОЛЬНОГО ЛЮКА ОСКАР

Схема установки люка Оскар
